Dalam membuat (menginstall) sebuah
jaringan komputer kita perlu memperhatikan beberapa hal. salah satu nya adalah
sumber daya atau hardware yang di gunakan, dari banyak hardware pembentuk
jaringan komputer kali ini saya akan membahas kabel dan pengkabelan jaringan
komputer. seperti macam-macam kabel jaringan dan perangkat pendukung
pengkabelan jaringan komputer.
HORIZONTAL
CABLING
Sistem pengkabelan horizontal terdiri dari kabel-kabel yang
tersusun secara horizontal, terminasi mekanikal, dan patch cords (jumper).
Pengertian horizontal disini adalah sistem pengkabelan akan berjalan secara
horizontal baik diatas lantai ataupun di bawah atap. Ada beberapa servis atau
system yang harus diperhatikan ketika mendesain suatu sistem pengkabelan secara
horizontal, yaitu :
1.
Servis
telekomunikasi meliputi suara, modem dan faksimile.
2.
Perlengkapan
dasar switching.
3.
Koneksi
manajemen komputer dan telekomunikasi.
4.
Koneksi
keyboard/video/mouse (KVM).
5.
Komunikasi
data.
6.
Wide
Area Network (WAN).
7.
Local
Area Network (LAN).
8.
Storage
Area Network (SAN).
9.
Sistem
pemberian isyarat lainnya pada gedung (seperti kebakaran, keamanan, energi,
HVAC, EMS, dan lainnya).
BACKBONE
CABLING
Fungsi dari sistem pengkabelan backbone adalah untuk
menyediakan koneksi antara main distribution area, horizontal distribution
area, dan merupakan entrance area. Sistem pengkabelan backbone terdiri dari
kabel backbone, main cross-connect, horizontal cross-connect, terminasi
mekanikal, dan patch cord (jumper) yang digunakan untuk koneksi silang
backbone-to-backbone.
Sistem pengkabelan secara backbone harus mendukung kebutuhan
konektivitas yang berbeda, misalnya LAN, WAN, SAN, saluran komputer, dan
koneksi console perangkat. Pada dasarnya performansi transmisi tergantung dari
karakteristik kabel, perangkat keras yang terhubung, patch cord dan kabel
cross-connect, jumlah koneksi, dan perlakuan fisik terhadap kabel tersebut.
Cara
pengaman media transmisi jaringan (pengkabelan) yang benar yaitu :
1.
Planning
adalah Sebelum kita melakukan pengkabelan alangkah sebaiknya kita membuat
rencana agar pengkabelan yang akan kita lakukan tidak mengalami kendala.
2.
Grounding
adalah Sebuah upaya keamanan dengan cara penanaman kabel ke dalam tanah untuk
menghilangkan beda potensial antara logam yang teraliri arus listrik dengan
tanah.
3.
Wiring
Closet adalah tempat dimana jaringan dimulai . Semua kabel akan bermuara di
wiring closet . Terletak disebuah tempat dimana semua kabel terkumpul .wiring
closet yaitu sebuah ruangan kecil yang biasanya ditemukan pada bangunan
kelembagaan seperti sekolah dan kantor, di mana sambungan listrik dilakukan.
Sedangkan yang digunakan untuk berbagai tujuan, penggunaan yang paling umum
adalah untuk jaringan komputer. Banyak jenis koneksi jaringan untuk menetapkan
batas jarak antara peralatan end-user seperti PC, akses perangkat pada
jaringan, seperti router. Pembatasan ini mungkin memerlukan beberapa wiring
closet di setiap lantai gedung besar.Penempatan wiring closet juga sangat penting
agar jaringan dapat terkoneksi tanpa masalah.
4.
Horizontal
kabel yang menghubungkan host/computer ke 1 wiring closet(antara cross –
connect panel di satu wiring closet) sering menggunakan sebagai 100 ohm, 4
pair, UTP, solid conductor cable, ditentukan dalam standart ANSI/TIA/EIA – 568
untuk komersial bangunan.
5.
Backbone
Cable adalah kabel yang menghubungkan wiring closet satu dengan wiring closet
yang lain atau pusat connettion point dapat menggunakan100 ohm UTP, 62.5/125 –
micron atau 50/125 – micron multimode fiber optic, atau 8.3/125 – micron
singlemode fiber optic.
6.
Conduit
adalah pelindung kabel berbentuk pipa atau kotak melindungi sepanjang kabel.
Dapat terbuat dari material metal ataupun plastik. Yang terbuat dari metal
bersifat kaku, sedangkan yang terbuat dari plastik bersifat fleksibel / lentur.
Conduit terbentang antara area kerja menuju wiring closet. Dalam pengisian
kabel, harus disisakan ruang kosong dalam conduit sebesar 40% dari kapastitas
conduit. Dapat dipakai di rute horizontal cable ataupun backbone cable. Cable
tray sebagai alternatif dari conduit. Mempunyai fungsi yang sama dengan conduit
Berbentuk seperti rak yang menopang kabel dan membentuk jalur. Perbedaan antara
conduit dengan cable tray adalah jika cable tray adalah conduit yang mempunyai
rongga sehingga memudahkan untuk penggantian kabel apabila ada kerusakan.
7.
Wall
plate adalah penanaman kabel di dalam dinding agar pengkabelan menjadi lebih
rapi.
KABEL VERTIKAL
Kabel yang dipasang di Plafon atau Struktur lantai
dan di dinding
KABEL PATCH MODULAR
(kabel
patch) digunakan untuk menyediakan koneksi antara lapangan yang dihentikan oleh
kabel horizontal dan perangkat-konektivitas jaringan seperti switch dan hub dan
koneksi antara soket dinding-piring dan perangkat jaringan seperti komputer.
Mereka adalah bagian dari jaringan kabel Anda benar-benar dapat melihat.
Seperti kata pepatah, rantai hanya sekuat terlemah link. Karena posisi mereka
terpapar dalam infrastruktur kabel terstruktur, kabel patch modular hampir
selalu link terlemah.
KABEL PATCHWAYS
Pada
bagian ini, kita akan melihat komponen-kabel sistem digariskan oleh
ANSI/TIA/EIA- 569-A Commercial Building Telekomunikasi Persiapan dan Ruang
Standar untuk menyembunyikan, melindungi, dan routing pabrik kabel Anda. Secara
khusus, kami akan menjelaskan komponen yang digunakan di area kerja dan lemari
pengkabelan dan horizontal dan backbone kabel berjalan. Ketika Anda membaca
deskripsi, Anda akan melihat mereka semua harus didasarkan elektrik per
ANSI/TIA/EIA-607 Bangunan Komersial Grounding dan Persyaratan Bonding untuk
Telekomunikasi.
CONDUIT
conduit atau pipa penyalur dapat berupa logam atau bukan logam, kaku atau fleksibel (sebagaimana diizinkan oleh yang berlaku kode listrik), dan berjalan dari area kerja untuk lemari kabel. Salah satu keuntungan menggunakan saluran untuk menahan kabel Anda adalah bahwa hal itu mungkin sudah ada di gedung Anda. Dengan asumsi pipa memiliki ruang, seharusnya tidak butuh waktu lama untuk menarik kabel Anda melalui itu. Sebuah kelemahan saluran adalah bahwa ia menyediakan jumlah terbatas ruang untuk kabel rumah. Ketika menyusun spesifikasi untuk saluran, kami menyarankan Anda mengharuskan cukup saluran dipasang sehingga akan hanya 40 persen penuh oleh kebutuhan kabel Anda saat ini. Conduit seharusnya hanya diisi sampai maksimal 60 persen, sehingga marjin ini membuat Anda dengan ruang untuk pertumbuhan di masa depan.
conduit atau pipa penyalur dapat berupa logam atau bukan logam, kaku atau fleksibel (sebagaimana diizinkan oleh yang berlaku kode listrik), dan berjalan dari area kerja untuk lemari kabel. Salah satu keuntungan menggunakan saluran untuk menahan kabel Anda adalah bahwa hal itu mungkin sudah ada di gedung Anda. Dengan asumsi pipa memiliki ruang, seharusnya tidak butuh waktu lama untuk menarik kabel Anda melalui itu. Sebuah kelemahan saluran adalah bahwa ia menyediakan jumlah terbatas ruang untuk kabel rumah. Ketika menyusun spesifikasi untuk saluran, kami menyarankan Anda mengharuskan cukup saluran dipasang sehingga akan hanya 40 persen penuh oleh kebutuhan kabel Anda saat ini. Conduit seharusnya hanya diisi sampai maksimal 60 persen, sehingga marjin ini membuat Anda dengan ruang untuk pertumbuhan di masa depan.

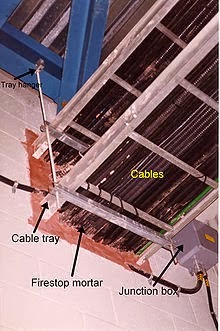

KABEL TRAY
Sebagai
alternatif untuk saluran, nampan kabel dapat diinstal untuk rute kabel Anda.
Nampan kabel biasanya rak kawat yang dirancang khusus untuk mendukung berat
infrastruktur kabel. mereka menyediakan cara yang ideal untuk mengelola
sejumlah besar berjalan horisontal. Kabel hanya terletak dalam nampan, sehingga
mereka sangat mudah ketika datang ke pemeliharaan dan pemecahan masalah. itu
ANSI/TIA/EIA-569-A Standar menyediakan nampan kabel yang akan digunakan untuk
horisontal dan kabel backbone.
KABEL RACEWAYS
kabel
raceways adalah jenis khusus dari saluran yang digunakan untuk permukaan
pemasangan kabel horizontal dan biasanya disatukan secara modular dengan vendor
menyediakan konektor yang tidak melebihi radius tikungan minimum. Balapan yang
dipasang pada bagian luar dinding di tempat-tempat dimana kabel tidak mudah
dipasang di dalam dinding, mereka biasanya digunakan pada dinding yang terbuat
dari batu bata atau betondi mana tidak ada saluran telekomunikasi telah
diinstal. Untuk memberikan aksesibilitas dan modularitas, balapan yang
diproduksi dalam komponen, sampel dari permukaan-mount raceway membawa beberapa
kabel yang berbeda, raceway ini berengsel untuk memungkinkan kabel untuk dapat
dengan mudah diinstal.
WIRING
CLOSET
wiring closet adalah di mana
jaringan dimulai. Sampai saat ini, kami telah menjelaskan komponen diperlukan
untuk membawa pengguna akhir Anda ke landasan bersama, dasar dari digital
sistem saraf. Pada bagian ini, kita akan membahas jenis lemari kabel, bersama
dengan yang disarankan elemen desain. Dari sana, kita akan membahas
potongan-potongan peralatan yang ditemukan dalam khas lemari. Kami akan
menyimpulkan dengan diskusi singkat tentang perangkat jaringan.
KABEL RACK
Rak adalah potongan dari perangkat
keras yang membantu Anda mengatur infrastruktur kabel. Mereka rentang tinggi
39-84 inci dan datang dalam dua lebar, 19 dan 23 inci. Lebar sembilan belas
inci jauh lebih umum dan telah digunakan selama hampir 60 tahun. Ini rak
umumnya disebut hanya rak 19-inci atau, kadang-kadang, EIA rak. Lubang
pemasangan spasi antara Wiring lemari 191 5/8 dan dua inci terpisah, sehingga
Anda dapat yakin bahwa tidak peduli apa peralatan pilihan Anda vendor,
peralatan akan cocok di rak Anda. Secara umum, tiga jenis rak yang tersedia
untuk pembelian: kurung dinding-mount, frame tulang, dan lemari peralatan
lengkap.
WALL
BRACKETS ATAU WALL RACK
Rak seperti pada Gambar di bawah ini
yang ideal untuk organisasi kecil yang mungkin hanya memiliki beberapa selusin
workstation atau outlet telepon namun masih prihatin tentang membangun sebuah
terorganisi infrastruktur kabel.
